Flat panel dedektör nedir?

Flat panel dedektör, röntgen ışınını doğrudan dijital görüntüye çeviren düz panel biçiminde bir görüntüleme sensörüdür. Film kasetinin veya CR plakasının yerine kullanılır: çekimden birkaç saniye sonra görüntü ekranda belirir, banyo veya tarama adımı yoktur.

İki dönüşüm tipi vardır. Doğrudan dönüşümlü paneller amorf selenyum katmanıyla X ışınını doğrudan elektrik yüküne çevirir. Dolaylı dönüşümlü paneller önce bir sintilatör katmanında (sezyum iyodür veya gadolinyum oksisülfit) ışını görünür ışığa, ardından fotodiyot dizisiyle elektrik sinyaline çevirir. Radyoloji ve iş sağlığı uygulamalarında bugün yaygın olan tip dolaylı dönüşümlüdür.

Bir panel satın alınırken karşılaştırılan dört değer şunlardır: panel boyutu, kablolu veya kablosuz bağlantı, sintilatör tipi ve DQE (kuantum verimliliği). Bunların ne anlama geldiği aşağıda tek tek açıklanmıştır.

Mars ve Luna dedektörleri karşılaştırması

Mars ve Luna dedektörleri karşılaştırması
Model SintilatörAktif AlanPiksel AralığıAğırlıkPil ÖmrüKablosuz Mod

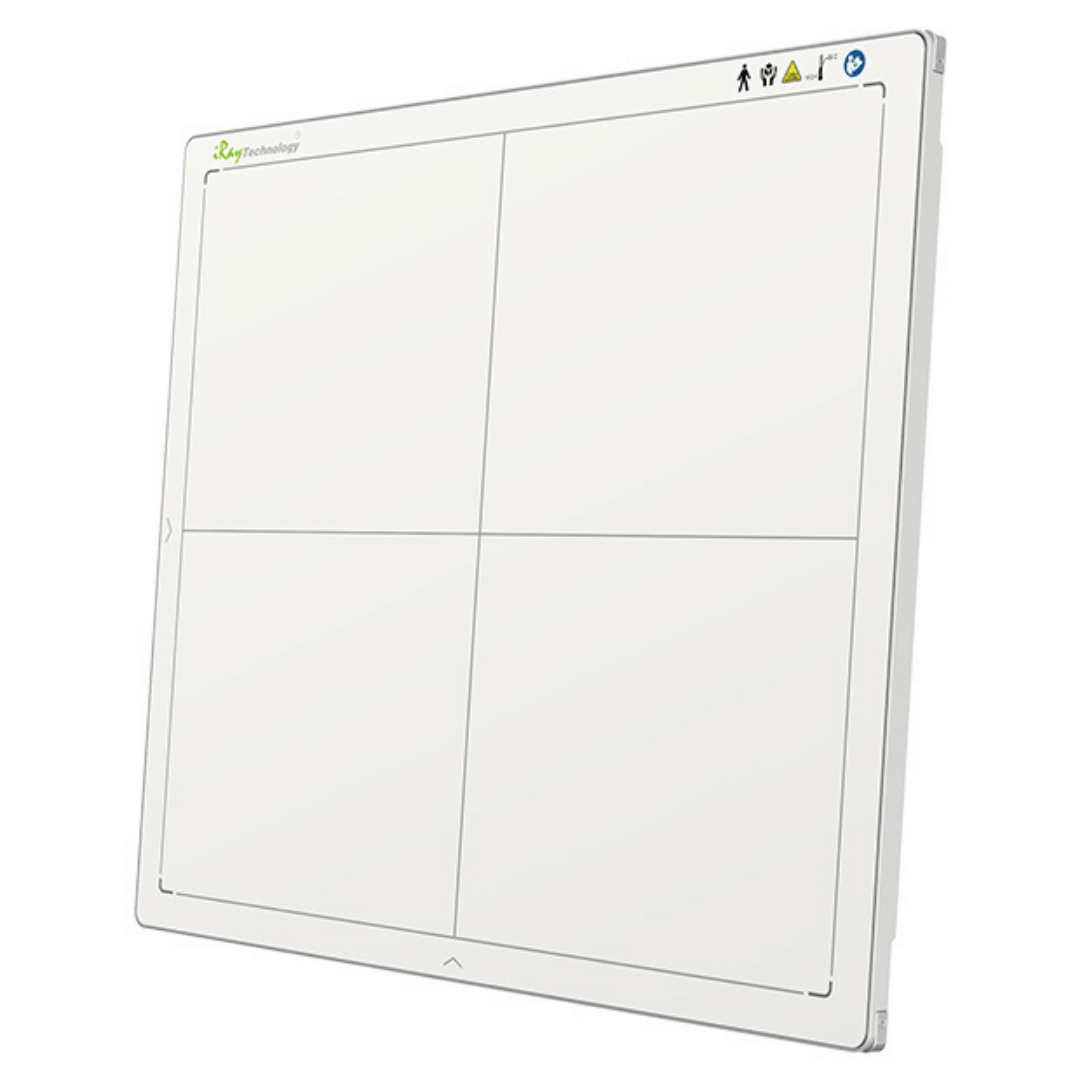

Mars 1417V CsI14″ × 17″ (35×43 cm)150 µm3.3 kg4+ saat (tam performans)2.4G/5G, dahili AP
Mars 1717V CsI17″ × 17″139 µm4.6 kg4+ saat (tam performans)2.4G/5G, dahili AP

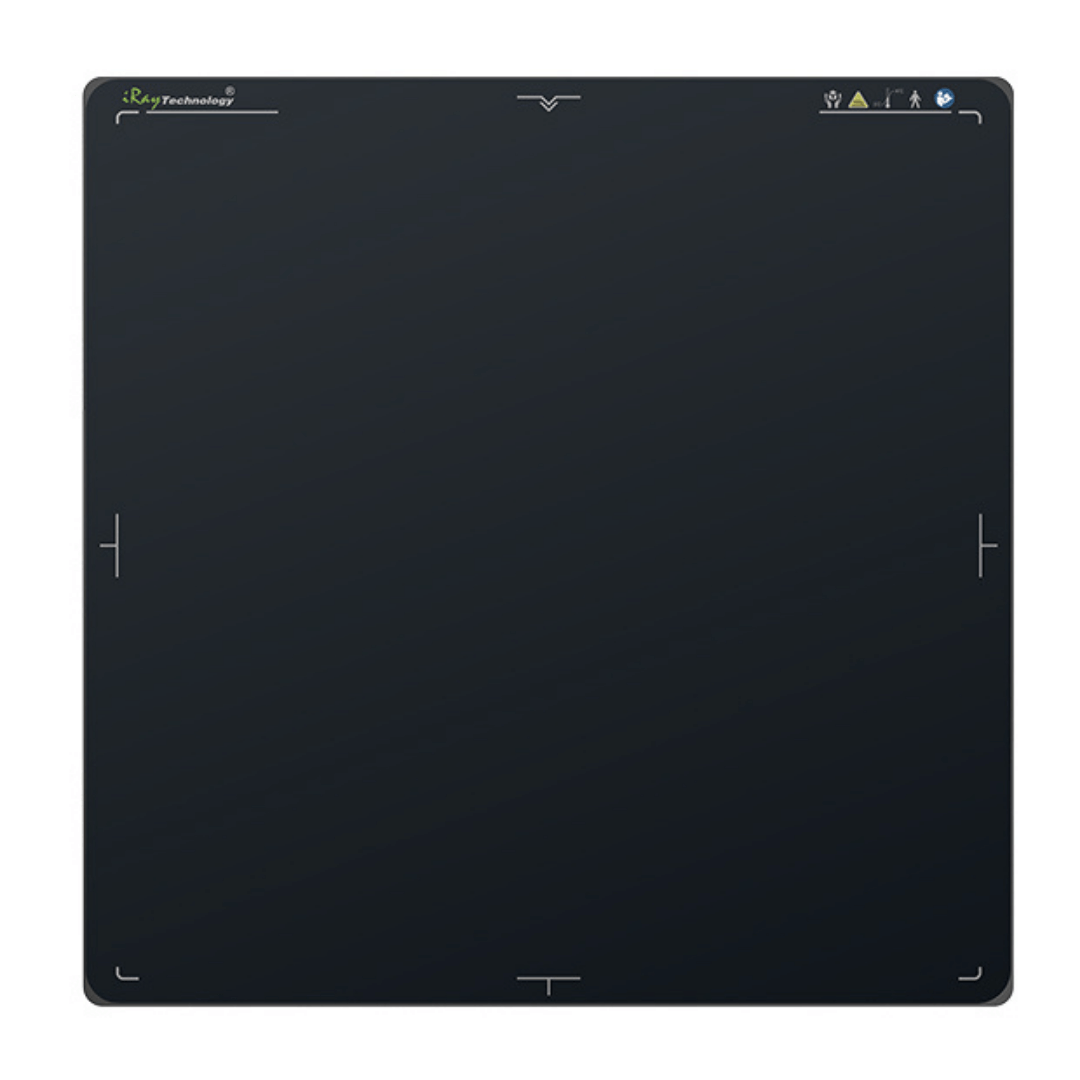

Mars 1717X CsI17″ × 17″100 µm3.4 kg8+ saat (tam performans)2.4G/5G, MIMO
Luna 1417X CsI (doğrudan biriktirme)14″ × 17″100 µm2.7 kg8+ saat (tam performans)2.4G/5G, dahili AP
Luna 1717X CsI (doğrudan biriktirme)17″ × 17″100 µm3 kg8+ saat (tam performans)2.4G/5G, dahili AP

Her modelin tüm teknik değerleri kendi ürün sayfasındadır.

Flat panel dedektör, analog veya CR tabanlı bir röntgen sistemini dijitale taşımanın en hızlı yoludur. Mevcut jeneratör ve masanız yerinde kalır, yalnızca görüntüleme zinciri değişir. Doğru paneli seçmek ise tek bir teknik veriye değil, panelin hangi işi yapacağına bağlıdır.

Panel seçerken belirleyici olan dört başlık

Panel boyutu
17x17 inç kare paneller akciğer ve genel radyografi için tercih edilir, çünkü hastayı döndürmeden hem dikey hem yatay çekim yapılabilir. 14x17 inç paneller daha hafiftir ve ortopedi ile ekstremite ağırlıklı çalışan merkezlerde, taşınabilir kullanımda avantaj sağlar.
Kablolu mu, kablosuz mu
Kablosuz paneller yatak başı ve mobil çekimlerde iş akışını belirgin biçimde hızlandırır; buna karşılık pil yönetimi ve düşme riski işletme tarafında yeni bir sorumluluk doğurur. Sabit bir bucky içinde çalışacak panelde kablolu seçenek hem daha ekonomik hem de kesintisizdir.
Sintilatör tipi: CsI veya GOS
Sezyum iyodür (CsI) paneller aynı doz altında daha yüksek detay verir ya da aynı görüntü kalitesini daha düşük dozla üretir; pediatri ve yoğun hasta sirkülasyonu olan merkezlerde bu fark önemlidir. Gadolinyum oksisülfit (GOS) paneller daha uygun maliyetlidir ve rutin yetişkin radyografisinde yeterli sonucu verir.
Entegrasyon ve DICOM çıktısı
Panelin mevcut jeneratörünüzle senkronizasyonu ve PACS tarafına standart DICOM üretmesi, sonradan çözülmesi pahalı olan iki konudur. Satın almadan önce mevcut sisteminizin markası ve modeliyle uyum teyit edilmelidir.

Dentem, iRay flat panel dedektörlerinin Türkiye distribütörüdür. Kurulum, jeneratör senkronizasyonu, kalibrasyon ve arıza durumunda yerinde servis kendi teknik ekibimiz tarafından yapılır. Hangi panelin sizin çekim profilinize uyduğundan emin değilseniz, mevcut cihazınızın bilgileriyle arayın: birlikte netleştirelim.

Sıkça Sorulan Sorular

Mevcut röntgeninize uyar mı?

Çoğu durumda evet. Çalışan bir jeneratörünüz varsa jeneratör, tüp ve masa yerinde kalır, yalnızca görüntüleme zinciri değişir: flat panel dedektör, iş istasyonu yazılımı ve PACS ya da yazıcı bağlantısı. Uyumu iki şey belirler: dedektörün nasıl tetikleneceği (otomatik ışınlama algılama AED veya jeneratörden senkron kablo) ve jeneratörün kV/mA aralığının panelin çalışma aralığına oturması. Röntgeninizin marka ve modeli yeterlidir; Dentem keşifte uyumu kontrol eder, kurar ve eğitir.

Kablolu mu kablosuz mu?

Sabit bir odada tek pozisyonda çekimde kablolu dedektör yeterlidir ve şarj gerektirmez. Gezici araçta, yatak başında veya veteriner klinikte kablosuz dedektör iş akışını hızlandırır; pil süresine, ağırlığa ve gövde dayanıklılığına bakın. CsI ve GOS modellerini iRay veri sayfalarındaki DQE değerleriyle karşılaştırın.

Flat panel dedektör fiyatını ne belirler?

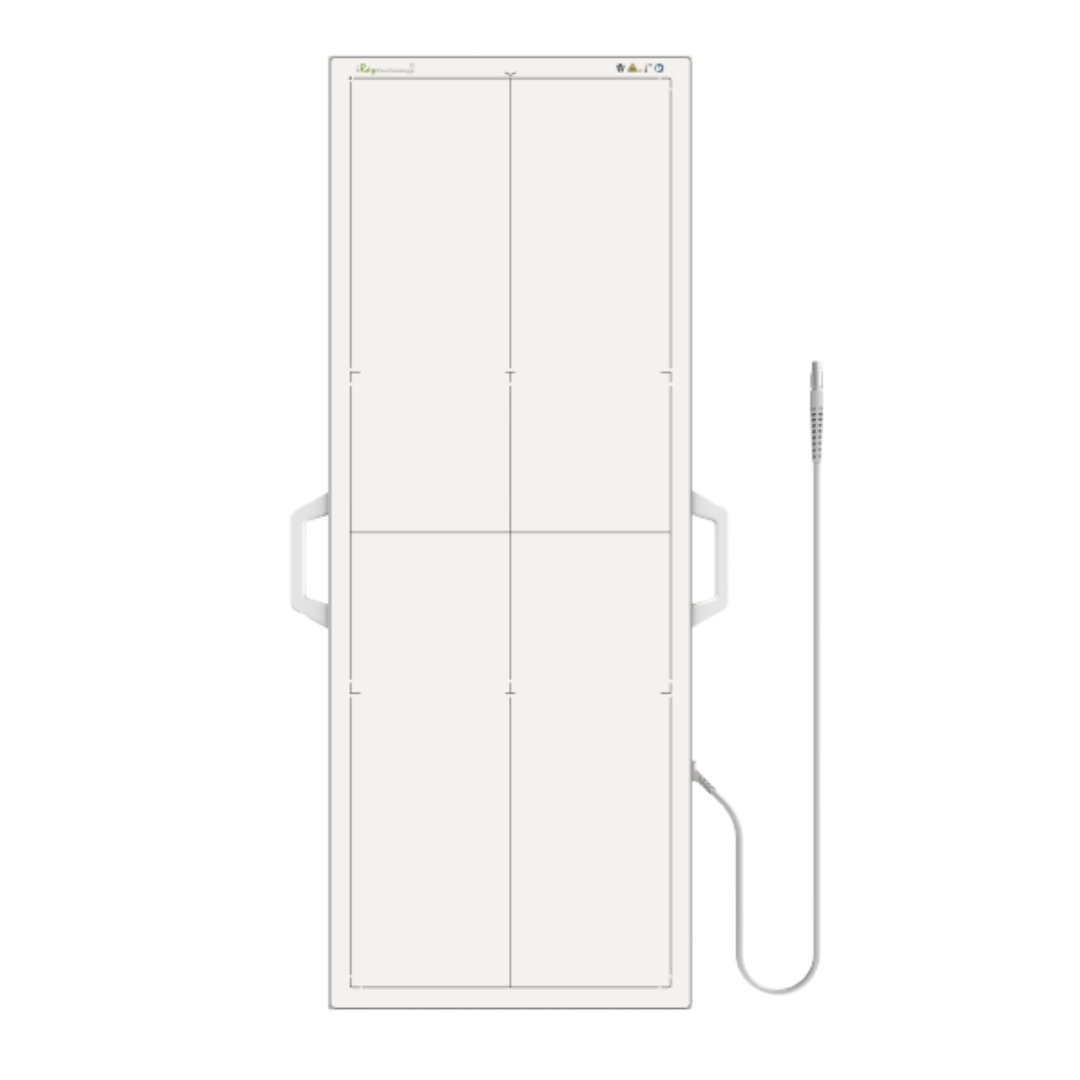

Tek bir rakam yoktur. Fiyatı panel boyutu (14x17, 17x17 veya 17x48 inç), sintilatör tipi (CsI veya GOS), kablolu ya da kablosuz oluşu, pil ve gövde yapısı, mevcut röntgenle senkronizasyon, görüntüleme yazılımı ve PACS bağlantısı, kurulum, eğitim ve ödeme planı belirler. Dentem kalem kalem teklif verir; taksit ve leasing seçenekleri için bize yazın.

Flat panel dedektör kalibrasyonu gerekir mi?

Evet. Paneller gain, offset ve defect map kalibrasyonu ile çalışır ve bu haritalar zamanla tazelenmelidir. Ayrıca panel darbe gördüyse, uzun süre kullanılmadıysa veya görüntüde sabit desen belirdiyse kalibrasyon beklemeden yenilenir. Periyodik bakım sözleşmesi kapsamında bunu biz yapıyoruz.

Panel mevcut PACS ve DICOM altyapıma bağlanır mı?

Panelin kendisi görüntüyü üretir, DICOM çıkışını panele eşlik eden görüntüleme yazılımı verir. Mevcut PACS sunucunuzun AE Title, IP ve port bilgileriyle DICOM Store ve Modality Worklist bağlantısı kurulur. Hangi PACS yazılımını kullandığınızı kurulumdan önce bilmemiz gerekir, çünkü worklist tarafı bazen sunucu tarafında da ayar ister.

Panel arızalanırsa çekim tamamen durur mu?

Dentem’in sattığı dedektörlerde onarım süresince yedek cihaz veriyoruz, böylece çekim devam eder; koşullar sözleşmede yazılır. Arıza bildirimini 7/24 arıza hattı alır, ertesi sabah dönülür. Tek panelle çalışan ve durması maliyetli olan merkezlerde ikinci bir panel bulundurmak, çoğu zaman servis süresini beklemekten daha ucuza gelir.
