iRay'ın Dört Yeni Görüntüleme Teknolojisi

Flat panel dedektörlerde donanım tarafındaki ilerleme yavaşlıyor. Piksel aralığı, sintilatör verimi ve A/D dönüşümü belli bir olgunluğa ulaştı. Asıl kazanç artık panelin kendisinde değil, panelin ürettiği ham veriyi işleyen katmanda üretiliyor.

iRay’ın son dönemde tanıttığı dört teknoloji tam olarak bu katmanda çalışıyor: iGrid, iNS, iPositioning ve iTomo. Dördü de mevcut dedektör donanımının üzerine gelen yazılım ve algoritma çözümleri. Aşağıda her birinin ne yaptığını, hangi soruna cevap verdiğini ve pratikte ne değiştirdiğini anlatıyoruz.

1. iGrid: Fiziksel Grid Olmadan Saçılma Baskılama

Radyografide saçılan radyasyon, görüntü kontrastını düşüren en büyük etkendir. Klasik çözüm, hasta ile dedektör arasına anti-scatter grid koymaktır. Ancak fiziksel grid üç ciddi bedel getirir: kullanılabilir dozun bir kısmını yutar (yani hastaya daha fazla doz verilmesi gerekir), maliyet ekler, ve görüntüde grid çizgisi artefaktı bırakabilir.

iGrid, saçılmayı fiziksel grid yerine hesaplayarak baskılayan fizik tabanlı bir tekniktir. Ham görüntüden saçılma dağılımını tahmin eder ve çıkarır.

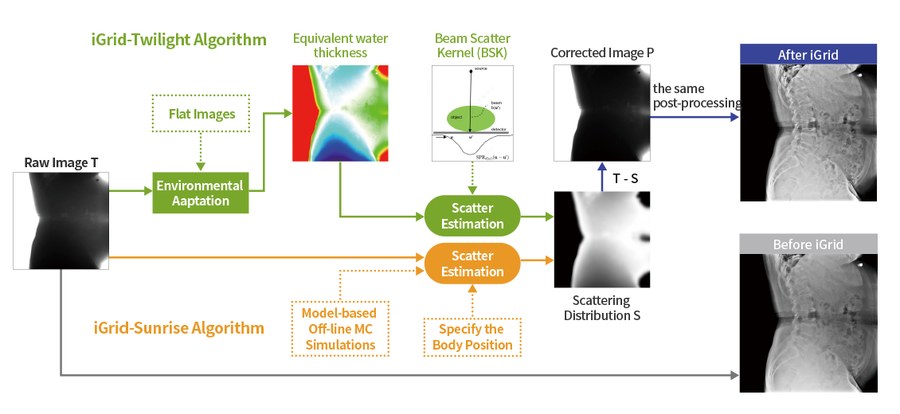

iGrid’in iki algoritması. Görsel: iRay Technology

İki farklı algoritma kullanılıyor:

• iGrid-Twilight: Düz (flat) görüntülerden ortam adaptasyonu yapar, eşdeğer su kalınlığını çıkarır, ışın saçılma çekirdeğini (Beam Scatter Kernel, BSK) hesaplar ve saçılma tahminine ulaşır.
• iGrid-Sunrise: Model tabanlı, çevrimdışı Monte Carlo simülasyonlarına ve belirtilen vücut pozisyonuna dayanarak saçılma tahmini yapar.

Her iki yolda da bir saçılma dağılımı S üretilir. Ham görüntü T’den S çıkarılarak düzeltilmiş görüntü elde edilir. Sonrasında uygulanan son işlem her iki görüntüde de aynıdır, yani karşılaştırma adil olur.

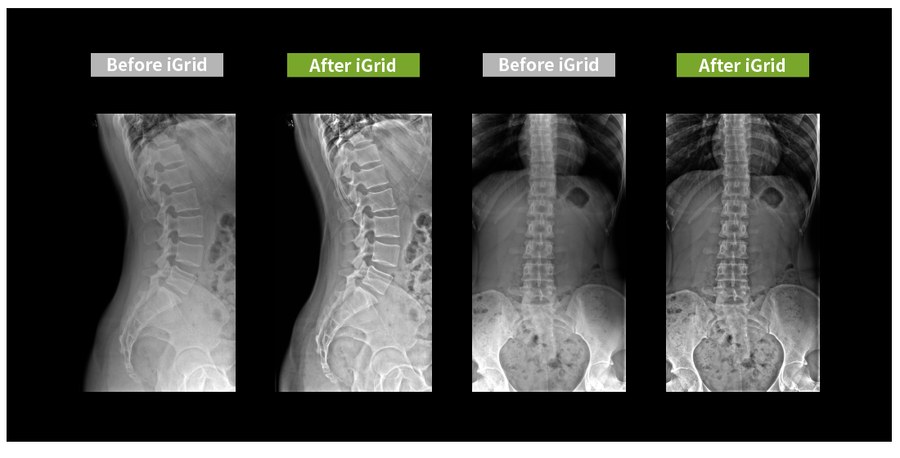

iGrid öncesi ve sonrası. Görsel: iRay Technology

Ne kazandırıyor? iRay’ın öne çıkardığı dört başlık: daha düşük doz, daha düşük maliyet, daha pratik uygulama ve daha yüksek görüntü kalitesi. Grid çizgisi artefaktı sorunu da ortadan kalkıyor.

Kimin işine yarar? Fiziksel grid taşımanın zor olduğu her senaryo. Özellikle mobil röntgen ve gezici sağlık tarama araçları, çünkü orada grid hem ağırlık hem hizalama sorunu demek. iRay, insan hekimliği yanında veteriner, endüstriyel ve mobil DR uygulamalarını da sayıyor.

2. iNS: Sinir Ağıyla Gürültü Baskılama

Doz düşürüldüğünde ilk bozulan şey kontrast değil, kuantum gürültüsüdür. Daha az foton, daha gürültülü görüntü demektir. Klasik gürültü filtreleri bu sorunu yumuşatarak çözer, ama bulanıklaştırarak: gürültüyle birlikte ince detay da gider.

iNS (Intelligent Noise Suppression), bu takası kırmayı hedefliyor. Evrişimli sinir ağı (convolutional neural network), dedektörün fiziksel gürültü modelini öğreniyor ve kuantum gürültüsünü detay kaybı olmadan kaldırıyor.

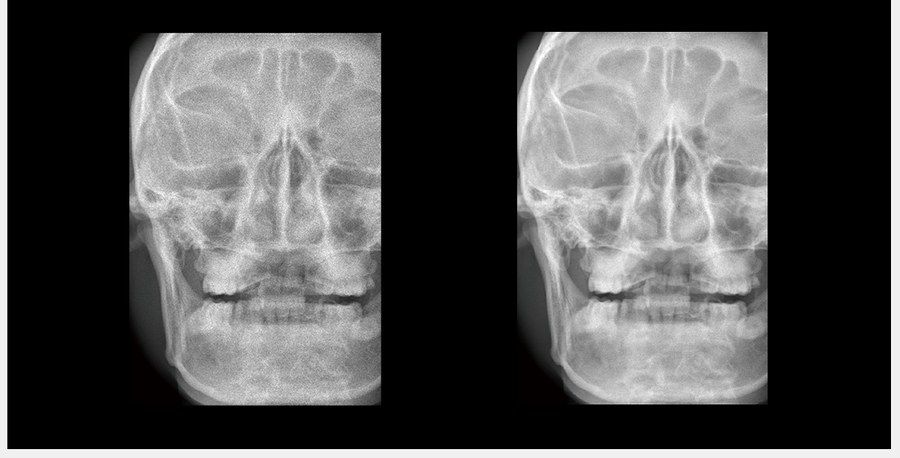

iNS öncesi ve sonrası. Görsel: iRay Technology

İddianın ölçülebilir tarafı burada:

Dikkat edilecek nokta ortalamanın neredeyse hiç değişmemesi. Sinyal aynı kalıyor, sadece standart sapma, yani gürültü düşüyor. Sonuç: sinyal sabit, gürültü aşağı, sinyal-gürültü oranı yukarı.

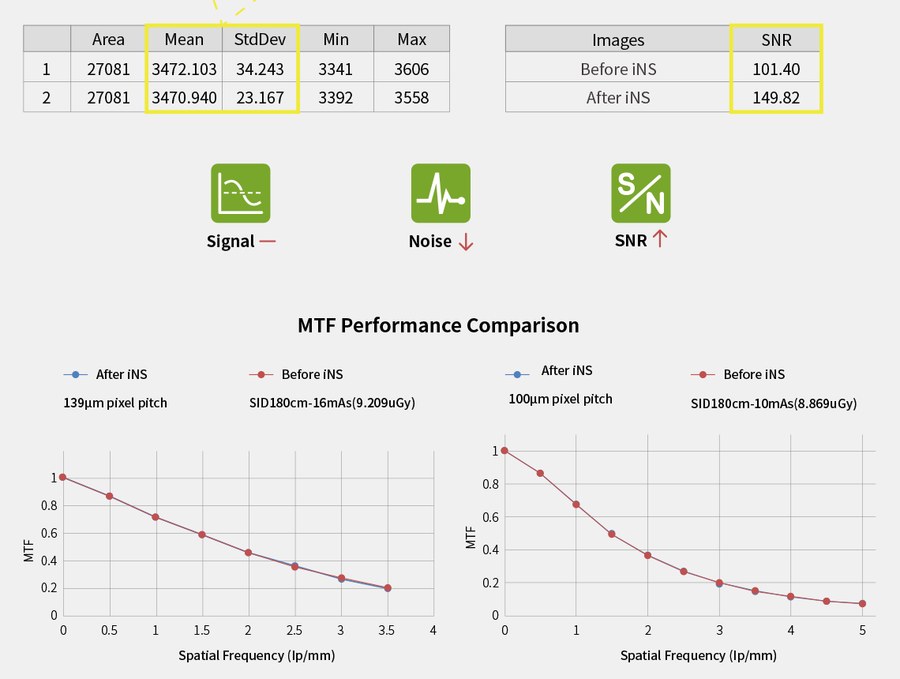

SNR değerleri ve MTF karşılaştırması. Görsel: iRay Technology

Asıl kritik grafik, alttaki MTF karşılaştırmasıdır. İki farklı test koşulunda (139 µm piksel, SID 180 cm, 16 mAs / 9,209 µGy ve 100 µm piksel, SID 180 cm, 10 mAs / 8,869 µGy) iNS öncesi ve sonrası MTF eğrileri üst üste biniyor. Yani uzamsal çözünürlük korunuyor.

Bu, “tahribatsız gürültü giderme” iddiasının kanıtı: bulanıklaştıran bir filtre olsaydı, MTF eğrisi aşağı kayardı.

Kimin işine yarar? Düşük doz protokolü uygulayan herkes. Pediatri, tarama programları ve tekrarlayan takip çekimleri, dozun en çok konuşulduğu alanlar.

3. iPositioning: Yapay Zekâ Destekli Konumlandırma

Radyografide tekrar çekimin en yaygın sebebi teknik arıza değil, hatalı konumlandırma ve yanlış doz seçimidir. iPositioning bu iki hatayı da makineye devretmeyi hedefleyen, yapay zekâ tabanlı bir insan-makine etkileşim uygulaması.

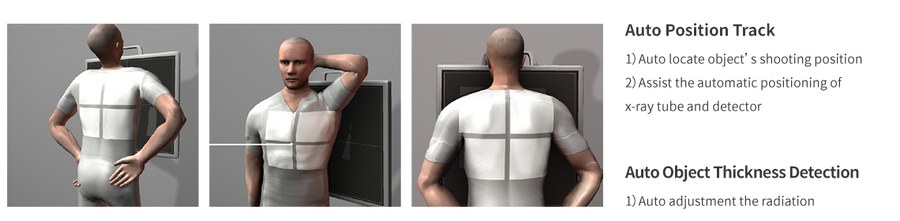

Otomatik konum takibi ve nesne kalınlığı algılama. Görsel: iRay Technology

İki işlevi var:

1. Otomatik konum takibi (Auto Position Track): Hastanın çekim pozisyonunu takip eder, dedektörün ve X ışını tüpünün otomatik konumlandırılmasına yardımcı olur. iRay bunu doğrudan işgücü tasarrufu olarak konumlandırıyor.
2. Otomatik nesne kalınlığı algılama (Auto Object Thickness Detection): TOF (Time of Flight) modülü entegre edilmiş bir ışın sınırlayıcı kullanır. Hastanın veya hayvanın vücut kalınlığını otomatik belirler ve pozlama dozunu buna göre ayarlar.

Kimin işine yarar? Yüksek hacimli üniteler ve tek teknisyenle çalışan sahalar. Ayrıca veteriner radyolojisi, çünkü orada “hastayı doğru pozisyonda tutmak” başlı başına bir problem.

4. iTomo: Düşük Dozda Sınırlı Açılı Tomosentez

İki boyutlu radyografinin temel kısıtı doku süperpozisyonudur: üst üste binen yapılar, bir lezyonu gizleyebilir veya olmayan bir lezyon izlenimi yaratabilir. Bilgisayarlı tomografi bunu çözer, ama dozu ve maliyeti kat kat artırarak.

iTomo, projeksiyon radyografisiyle karşılaştırılabilir doz seviyelerinde yüksek çözünürlüklü sınırlı açılı tomografi yapan bir yöntem. Tüp bir yay boyunca hareket ederken alınan projeksiyon serisi, kesitlere yeniden yapılandırılıyor.

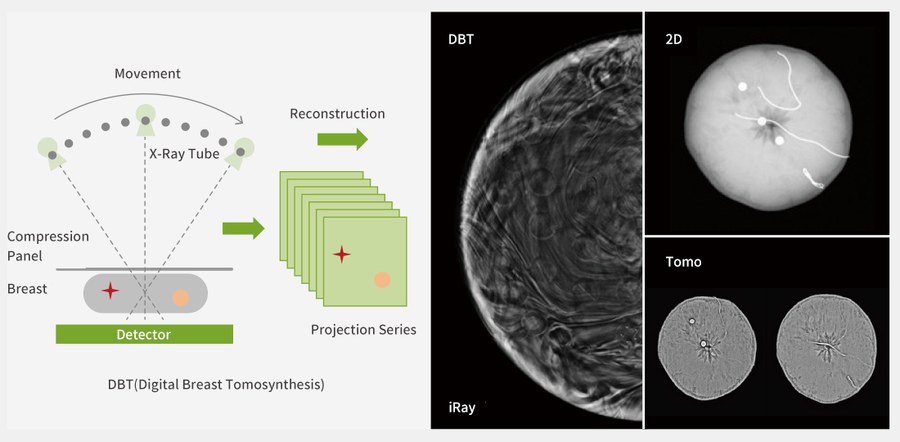

DBT prensibi, projeksiyon serisi ve rekonstrüksiyon. Görsel: iRay Technology

En bilinen uygulaması dijital meme tomosentezi (DBT). Meme kompresyon altındayken tüp yay çizerek hareket eder, projeksiyon serisi toplanır ve kesitler oluşturulur. Yoğun meme dokusunda 2D mamografinin gözden kaçırdığı lezyonlar, kesitlerde ayrışabilir.

Tomosentez konusu mamografi tarafında ayrıca önemli: mevcut analog cihazını dijitale çevirmeyi düşünüyorsanız, mamografi retrofit rehberimiz tomosentezin hangi durumlarda mümkün olduğunu anlatıyor.

Bu Dört Teknolojinin Ortak Noktası

Dördü de aynı yöne bakıyor: daha az donanımla, daha az dozla, daha çok tanı bilgisi.

• iGrid fiziksel bir parçayı (grid) yazılımla değiştiriyor
• iNS düşük dozun bedelini (gürültü) yazılımla ödüyor
• iPositioning insan hatasını azaltarak tekrar çekimi düşürüyor
• iTomo, BT’nin dozuna girmeden 2D’nin körlüğünü kısmen çözüyor

Bu, dedektör pazarının nereye gittiğinin de göstergesi. Bir paneli artık yalnızca piksel aralığı ve DQE değeriyle değerlendirmek eksik kalıyor; arkasındaki işleme zincirinin ne yaptığı en az onun kadar belirleyici.

Hangi Cihazda Hangisi Var?

Bu teknolojiler platform seviyesinde tanıtılıyor ve her dedektör modelinde aynı şekilde mevcut olmayabilir. Belirli bir model için hangisinin desteklendiğini, o cihazın güncel yazılım sürümü üzerinden teyit etmek gerekir.
